Nivågivare
Vi erbjuder ett brett sortiment av givare idealiska för tryckbaserad nivåmätning av vätska i vattentank eller annan vätskereservoar. När det kommer till nivåmätning kan man använda två olika metoder, beroende på hur hög noggrannhet man behöver. Antingen används en enklare lösning med en vanlig tryckgivare i botten av tanken, eller så används en noggrannare metod där man sänker ner en nivågivare i vattentanken.
Vi på Elit erbjuder nivågivare från det schweiziska bolaget Keller vilka är pionjärer inom piezoresistiv teknologi. Keller är kända för sina förstklassiga tryckmätningsprodukter som är mycket exakta och tillförlitliga.
– 2,3,4G / LTE-M / LoRa mm
– RS485, SDI-12
– För väggmontage
– Batteridrift upp till 5 år
– Autonom enhet
– Licensfri mjukvara
– Övervaka dina trycknivåer
– Cloudtjänst, enkelt gränssnitt
– T ex LoRa och GSM
– Övervaka dina trycknivåer
– Windowsprogramvara
– T ex LoRa och GSM

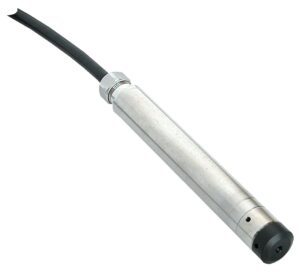

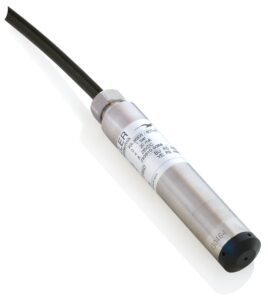

– 0…0,3 till 0…30 bar
– ±0,1 %FS @ 0…50 °C
– RS485, 4…20 mA, 0…10 V

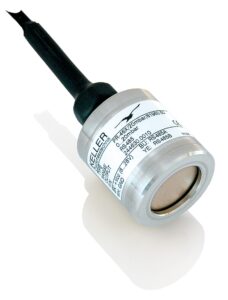

– 0…0,03 till 0…0,3 bar
– ±0,2 %FS @ 10…50°C
– RS485, 4…20 mA, 0…10 V
Hur fungerar en nivågivare?
En tryckbaserad nivågivare fungerar genom att mäta det hydrostatiska trycket som orsakas av en vätska vid en viss djupnivå. Trycket är direkt proportionellt mot vätskans densitet och nivån (djupet) av vätskan ovanför sensorn.
Bra att tänka på vid installation av tryckbaserad nivågivare
- Känn till densitet, temperatur, kemiska egenskaper och om vätskan innehåller partiklar eller sediment.
- Är det en öppen eller sluten tank? Är det en brunn, silo eller en rörinstallation?
- Placera sensorn nära botten av tanken eller behållaren där trycket från vätskan är maximalt.
- Undvik områden med hög turbulens, som nära inlopp eller pumpar, för att få stabila mätvärden.
- Om sediment eller fasta partiklar finns i vätskan, undvik att placera sensorn direkt på botten. Använd ett skydd eller lyft sensorn något från botten.
Viktigt vid elektriska anslutningar och dataloggning
- Kontrollera jordning för att minimera störningar.
- Koppla nivåmätaren till ett styrsystem eller en signalmottagare (PLC, DCS eller en lokal display).
- Följ specifikationerna för givaren gällande spänning och signaltyp (t.ex. 4–20 mA, 0–10 V eller digital kommunikation som Modbus).

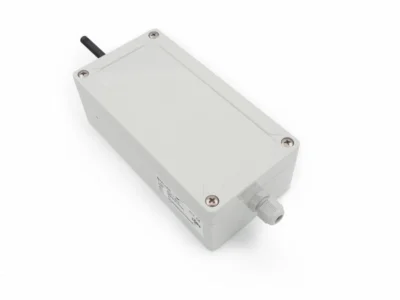

- Vill du fjärrövervaka din installation så kan du använda Kellers ARC-1 eller Keller ADT-1 i kombination med mjukvara Kellers Pressure Suite. Det här är robusta autonoma enheter som har upp till 10 års driftstid och som kommunicerar med strömsnåla tekniker som 2G/3G och LoRa för att nämna några exempel.
Vill du veta mer om nivågivare eller få hjälp att ta fram produkter som passar din applikation? Kontakta Elit Instrument så hjälper vi dig!
