Difftrycksmätning betyder skillnaden mellan två uppmätta tryckvärden. Dessa tryckvärden mäts var för sig mot omgivningstrycket som alltså utgör referensen. Difftrycksmätning används vanligen i t ex ventilationskanaler där mätning sker på vardera sida av luftfilter i kanalerna som kan skapa tryckfall. Har man ett stigande difftryck kan man t ex konstatera att filtret är smutsigt eller mättat. Man kan också använda difftrycksmätare för att övervaka nivåer i tankar och på så sätt enkelt läsa av när det är dags att fylla på. Har man dessutom möjlighet att koppla upp tryckgivaren mot en fjärravläsningstjänst kan man med hög precision monitorera nivåer och hantera påfyllningar & underhåll vid behov.

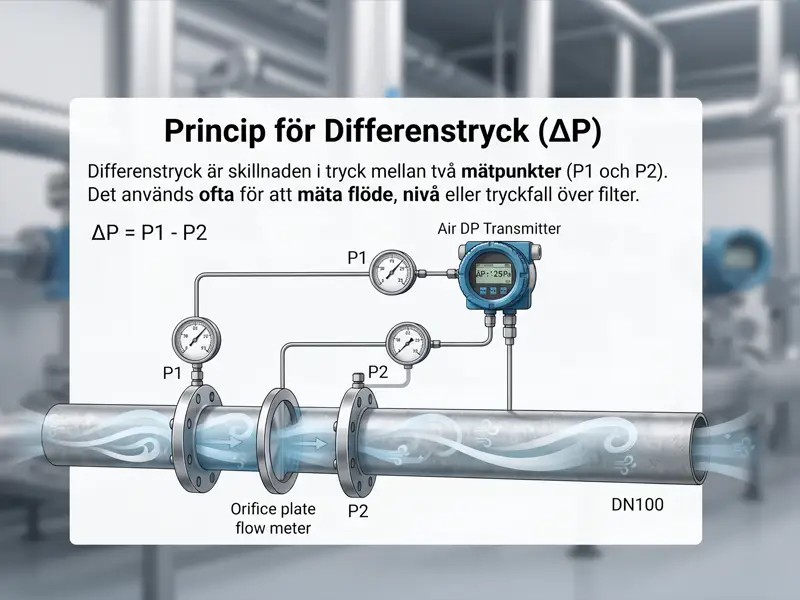

Så här fungerar ett differenstrycksinstrument
Instrumentet har en högtrycksport (P₁) och en lågtrycksport (P₂). Tryckskillnaden registreras dvs om P₁ är större än P₂, registreras ett positivt difftryck. Om P₂ är större än P₁, registreras ett negativt difftryck. Ett membran, piezoresistiv sensor eller annan teknik omvandlar sedan tryckdifferensen till en elektrisk signal. Differenstrycket kan visas på en display eller skickas som en elektrisk signal (t ex 4–20 mA eller 0–10 V) till ett styrsystem.
Vanliga användningsområden
Ventilation & HVAC
Mäter tryckskillnad över filter för att indikera när de behöver bytas.
Industriprocesser
Kontroll av tryckskillnad i tankar och rör för säkerhet och effektivitet.
Medicin
Blodtrycksmätning använder differenstryck mellan artär och manschett.
Vilka givare & instrument klarar att mäta difftryck?

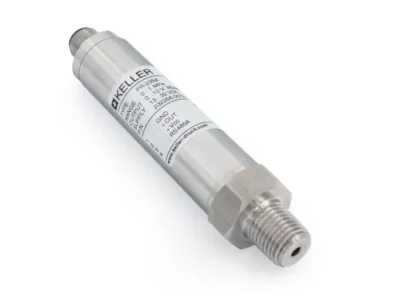

Förutom de enheter i Kellers 33X-serie hanterar de flesta tryckkalibratorer från Elit Instrument difftrycksmätning. Se listan här till höger.
